仪器特点
PXGC-17甲烷/非甲烷总烃/苯系物在线气相色谱仪是针对目前国内环保行业对空气质量检测的要求,根据《HJ/T38-1999》标准,在实验室非甲烷总烃色谱分析仪的基础上,采用本公司油田录井、矿井气体在线分析的技术,融合国内外同行业的先进经验,自行开发的一款新产品。本产品在具备各种性能指标要求的前提下,针对用户的具体要求,做到客户满意。
仪器原理
仪器采用专用色谱柱组合、中心切割加反吹技术和氢火焰离子化检测器(FID)技术相结合进行甲烷、非甲烷总烃和苯系物的检测。样品全程保温180℃经过滤采集到定量环后,切换进样阀,在载气的带动下样品分别进入色谱柱中分离。其中第一路总烃进入FID检测器中检测得到,第二路氧气和甲烷从PQ色谱柱中分离,进入Q色谱柱中,切换阀位置后烃类被反吹,甲烷进入FID检测器检测得到。第三路样品苯、甲苯、二甲苯、乙苯等经分析柱中分离后进入FID检测器检测.
仪器性能:
✿采用高灵敏度FID检测器。全程流路保温180℃设计,无水汽凝结,避免部件腐蚀退化,适用于高温/高湿/腐蚀性的工况;
✿独特的色谱柱切换和组合技术,先进的模块化放大系统仪器电路实行高度集成,模块化设计,运行稳定好;
✿在实现全反控功能的基础上,实时显示各种数据谱图。全自动十通阀在线实时进样,专用色谱柱,分析速度快,25秒即出峰并保证样品无残留,分析量程宽(线性范围做到107);
✿仪器具有开机自检,断电保护,自动重启,自动点火、自动校正等各种功能;
✿非甲烷总烃和苯、甲苯、二甲苯等组分同时在线检测;数据处理系统可与各种中控系统的数据传输模块对接,确保做到实时采样,远程控制,实时传输,实时出结果。免维护运行设计,真正意义上的在线分析。
应用领域
石油化工、印刷、喷涂等有组织有机废气排放在线监测、有机废气回收、治理前/后的在线监测。
技术参数:
项   目            指标参数
检测范围      甲烷、非甲烷总烃和总烃、苯、甲苯、乙苯、二甲苯
量  程            甲烷(0.1~10000)ppm;非甲烷总烃(0.05~10000)ppm; (0.1~ 10000)ppm可选)
检测器          氢火焰离子化检测器(FID)
检出限          ≤0.1ppm(甲烷) 0.05ppm (非甲烷总烃),≤0.1ppm(苯)
重复性          RSD≤3%(总烃/苯)
分析周期      非甲烷总烃<60s,苯< 6min
功率电源      <400W, 220V AC/50Hz
工作环境      温度:(-10~50)℃,  湿度: (10%~90%) RH
气源要求      载气:高纯氮气(≥99.999%);燃烧气:高纯氢气(≥99.999%)
助燃气          零级空气(烃类<10PPb)
输  出            4~20mA、RS232/RS485、 以太网
尺  寸           19”标准机箱,5U

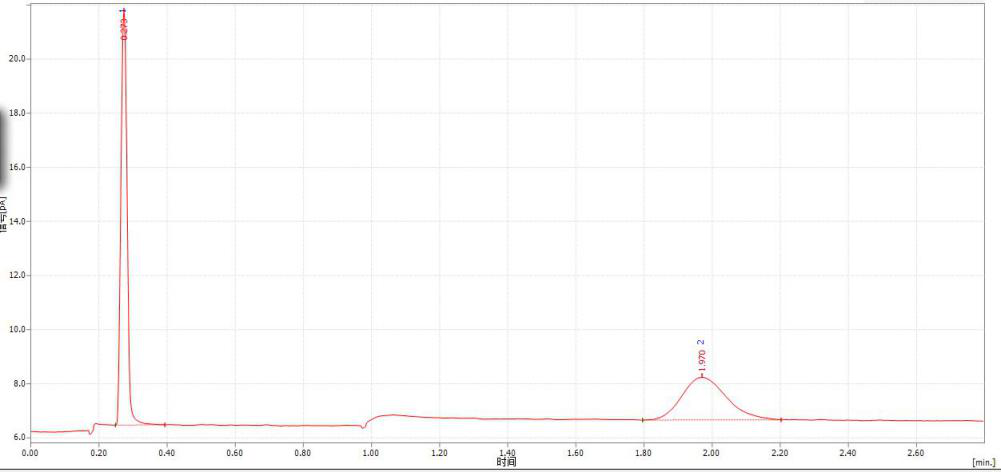

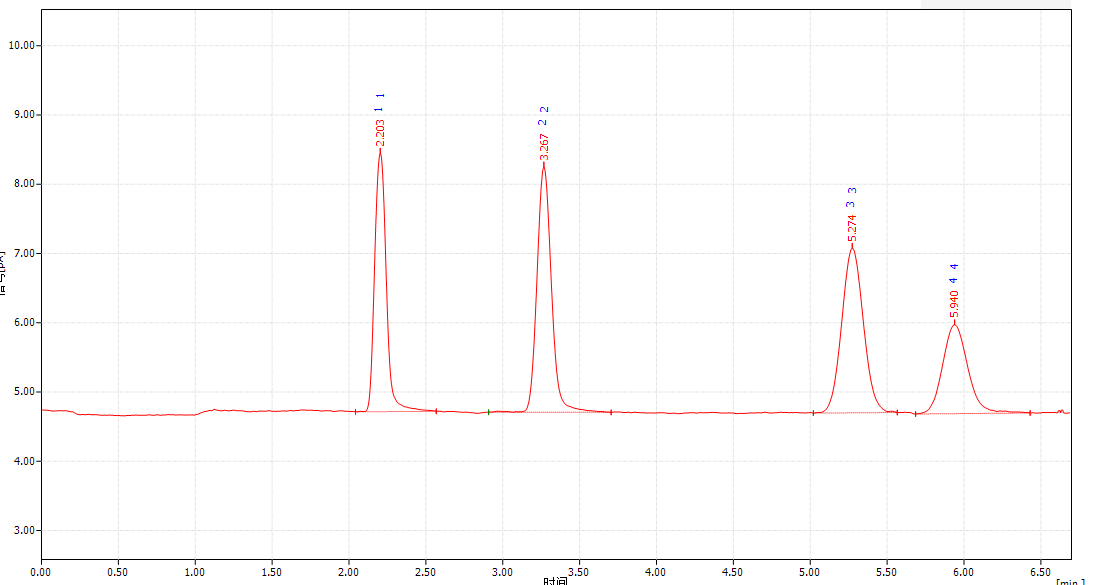

参考谱图:
