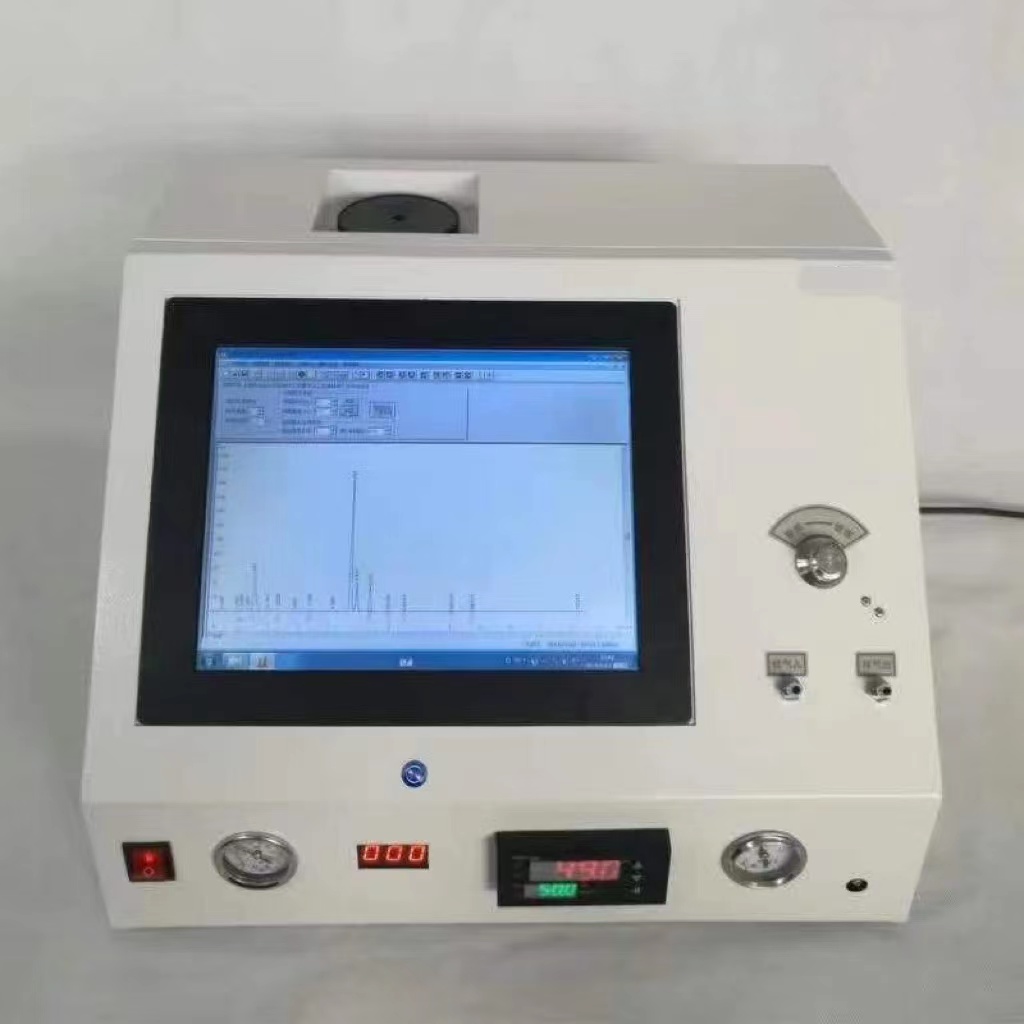

全自动顶空进样器-色谱仪_气相色谱仪_液相色谱仪-滕州市惠谱分析仪器有限公司

  开机前请详细阅读操作说明!!

安全注意事项

 1.本仪器必须使用稳定的220V交流电源,仪器在安装和使用过程中必须有良好的独立接地!这样做一是保证操作者的安全,二是屏蔽外界的强磁场干扰,以利于仪器更加稳定的工作。

2.此型号仪器需要连接高纯载气(99.999%氮气或氩气)及空气发生器的情况下才能正常开机工作,否则会严重损坏仪器

3.除本仪器的生产商以外,请不要自行拆装仪器!如果用户自行拆装仪器,本公司将终止进行保修服务和相关的后续维修服务,其后果由用户自行承担。

  友情特别提示

尊敬的用户:

          感谢您选择了公司生产的顶空进样器!为方便您尽早尽快地熟练操作本仪器,我们特随机配备了内容详实的操作手册,从中您可以获取有关产品介绍、使用方法、仪器性能以及安全注意事项等诸多方面的知识。

在第一次使用仪器之前,请务必仔细阅读本操作手册,并按本手册对仪器进行操作和维护,这会有助于您更好的使用该产品,并且可以延长该仪器的使用寿命。

在编写本手册时,虽然我们本着科学和严谨的态度进行了工作,并认为本手册中所提供的信息是正确和可靠的。然而,智者千虑必有一失,本手册也难免会有错误和疏漏之处。如果您发现了手册中的错误,请务必于百忙之中抽时间,尽快设法告知我们,并烦请监督我们迅速改正错误!本公司全体职员将不胜感激!

本公司保留对仪器使用功能进行改进的权力,如发现仪器在使用过程中其功能与操作手册介绍的不一致,请以仪器的实际功能为准。我们希望本仪器能使您的工作变得轻松、愉快,愿您在繁忙的工作之中体会到办公自动化的轻松而美好的感觉!

当您对本公司仪器感到满意时,请向您的朋友推荐!当您对本仪器有宝贵意见和建议时,请您一定要与我们联系,本公司定竭尽全力给您一个满意的答复。再次感谢您对我公司的支持!

一、用途及应用范围

顶空进样器是一种气相色谱分析的样品前处理装置,与其他的样品预处理,如:溶剂萃取、热解吸等方法比较,更简单实用,工作效率更高,色谱分析结果重现性好等优点,是气相色谱痕量分析的优选方法之一,它广泛用于:

石油化工:  高聚物单体涂料等中的可挥发性有机物分析;

环境科学:  饮用水可挥发性卤代烃和工业污水中有机有毒挥发物分析;

⑶卫生、防疫:医疗用品消毒熏蒸残留分析;

食品行业:  色酒、醋、酱油的质量控制;包装材料中乙醛等残留量;浸出油中的6#溶剂残留量分析等;

香料香精:  啤酒、茶叶中香味分析;

⑹药品的质检:药品中有机残留溶剂分析;

⑺法医化学:  血和尿液中的乙醇、酮、醛的测定;

⑻其他:      如土壤中可挥发性有机物的测定等。

二、工作原理

型全自动顶空进样器其原理是将待测样品置于一密闭的容器中,通过加热升温使待测样品中挥发性组分从样品基体中挥发出来,在气-液(或气-固)两相中达到平衡,直接抽取上部气体进行色谱分析,从而检测样品中可挥发性组分的成分和含量。

三、主要功能

1. 可以自动运行最多20个样品,无需人员值守;

2. 开机自检,故障报警和提示,自动定位样品盘;

3. 微机程序控制,主要功能有:

   ⑴ 方法参数设置、实时动画显示工作状态、运行时间;

   ⑵ 样品区、进样阀和样品传输管,三路均单独加热控温;

   ⑶ 设定好分析程序,按下运行键自动完成整个样品分析;

   ⑷ 具有多种扩展功能:动态顶空、吹扫捕集、低温冷阱;

   ⑸ 可同步启动GC、色谱数据处理工作站,也可用外来程序启动本装置;

4. 设有外加载气调节系统,无需对于GC仪器进行任何改装与变动,即可进行顶空进样分析。也可选用原仪器载气;

5. 通过时间编程,自动实现加压、取样、进样、分析和分析后的反吹清洗等功能;

6. 采用压力平衡进样技术顶空进样可得到窄的色谱峰形;

7. 样品传输管和进样阀有自动反吹功能,避免了不同样品的交叉污染;

8. 为了配套进口气相色谱仪使用起来更方便准确,本仪器使用的样品进样阀和关键元器件均为进口件,还配有针对各种进口仪器的专用接口,连接方便;

9. 对于活性物质分析可选配弹性石英管作为样品传送管;

10.可根据客户要分析的样品的浓度高低随时调整进样量;

11.进样针头更换方便,可连接国内外所有型号的GC进样口

12.仪器采用独立空气进行反吹清洗,大大节约了氮气的使用

四、技术指标

1. 样品区温度控制范围:      室温220℃,以增量1℃任设;

2. 样品传送管线温度控制范围:室温220℃,以增量1℃任设;

3. 阀进样系统温度控制范围:   室温—220℃,以增量1℃任设;

4. 温度控制精度: <±0.1℃;

5. 温度控制梯度: <±0.1℃;

6. 进样加压范围: 0~0.4Mpa(连续可调);

7. 顶空瓶工位:   20个;

8. 重复性:       RSD≤2.5%(200PPm水中乙醇);

9. 顶空瓶规格:   可选配20ml、10ml;

10.反吹清洗流量: 0~400ml/min(连续可调);

11.仪器有效尺寸: 450×360×510mm;

12.仪器的重量:   约25 kg;

 、成套性

1. 全自动顶空进样器                           1台

2. 备件(含备件清单)                         1套

3. 全自动顶空进样器安装使用说明书             1份

4. 出厂合格证书                               1份

、开箱验收和安装要求

1. 开箱验收

仪器开箱后,首先根据成套性和备件清单检查是否齐全,并检查仪器表面有无机械损伤,如发现问题应及时和仪器制造厂商联系解决。

2. 安装要求

  2.1环境温度:10℃~35℃;

  2.2相对湿度:<85%

  2.3供电电源:AC(220±22)V,频率(50±0.5)HZ

  2.4周围无易燃易爆及腐蚀性气体,无强烈机械振动、电磁干扰以及因空气对流造成的温度急剧变化;

  2.5仪器机壳必须与实验室地线良好接触等。

七、仪器的组成

  前面板结构示

1仪器前面板示意图



1——显示屏幕

7寸彩色触摸屏显示当前功能参数的设定值和实时状态显示;

2——压力表:指示色谱仪的柱前压

3——压力表:指示当前加压气的压力值

4——稳压阀:用于本装置提供GC载气时的压力调节;

5——稳压阀:用于调节取样加压气的压力。

 后面板局部示意图

2仪器后面板示意图



1——电源:AC(220±22)V供电插座(含电源开关和保险丝及备用保险丝);

2——遥控:红、黄为同步信号输出(顶空进样器进样时同时启动其他的设备);

         蓝、绿为外部联动启动顶空进样器信号输入;

3——载气入口:用所配GC的载气,作为载气时的载气进气口;

4——空气入口:顶空进样器工作(反吹)气入口。

 顶空进样器气路系统工作原理简图

    4 操作设置

1. 状态显示

开机后,屏幕显示见上图

1——样品编号:左边数值显示运行样品位,右边数值显示设置总样品位;

2——当前动作:实时动画监控跟踪每个样品的运行状态;

3——运行时间:显示每个样品运行时间;

4——温度控制:显示设定和实际测量温度

  2.功能说明

共有4个按键,分别为:

四个功能键:复位、快进、运行、停止

5——运行:按下此键,程序将根据设置参数运行

6——停止:按下此键,程序将停止运行

7——复位:按下此键,程序将样品盘和各电机调至复位状态/

8——快进:按下此键,程序将快进至下一个样品工作位

   5  分析设置

 3、参数设置

   可根据实际分析要求对样品数量、加热时间、分析时间、样品温度、六通阀温度、管线温度进行设定,设定完毕点底部中间“保存键”

 九、仪器安装及操作

1. 仪器安装

开箱后,将仪器摆放到GC的旁边(靠近汽化室的一边),把供给GC载气的气路加三通分出一路供给顶空进样器(接N2入口),堵住载气入口;连接仪器电源线(220VAC)及仪器同步启动信号线,红黄为输出,蓝绿为输入。

2. 仪器操作

  2.1启动气相色谱仪到正常的工作状态;

  2.2启动顶空进样器进入工作状态;

  2.3把顶空进样器的样品传送管线的针头插入GC的进样口中,记下GC的柱前压力,然后适当调低GC的载气后,再调节顶空进样器的载气压力至GC所需载气压力,然后再关掉GC的载气;

  2.4调节加压气的稳压阀(左侧),使其压力大于顶空进样器的载气压力(右侧),通常加压压力比载气压力0.02Mpa左右;若使用GC的载气为顶空进样器提供进样载气,请与厂家联系;

  2.5设置参数

“设置”按键,进入设置页面,此时显示为如图5所示,选定一项参数,点编辑键设定参数,

2.6把待分析的样品瓶放入样品工位后,按下运行键,仪器将按照设置的参数自动依次完成20个样品的加热平衡(每个样品平衡时间10min)和进样、反吹的过程;进样的同时顶空进样器会给气相色谱和色谱工作站发送启动信号,从而起到同步作用;进样结束后仪器会发出蜂鸣声提示。

  2.7实验结束后关电关气。

 十、故障现象与排除方法

故障现象

可能原因

排除方法

控制器不工作

电源没有接通

检查是否连接电源

保险丝断

更换

样品区不升温

温度设定错误

重新设定

铂电阻开路

检修或更换

加热棒坏

更换

电磁阀不工作

无电源供给

检修

切换阀坏

更换

无峰或峰小

程序设定不对

重新设置程序

切换阀不工作

检修或更换

进样系统漏气

检漏或重新安装

样品瓶密封不好

更换

针头堵

更换

没有清洗管路

进样前要清洗管路

 十一、制造商的保证

 在用户遵守保管和使用规则的条件下,从制造厂发货之日起12个月内产品因制造质量不良而发生损坏或不能正常工作时,制造厂无偿为用户修理或更换。

自动顶空进样器备件清单

序号





单位

数量



1

顶空瓶

20ml

100



2

顶空瓶盖

20mm

100



3

压盖钳

20mm

1



4

三通接头

M8×1

1



5

气路软管

Ф3

2



6

衬管

Ф1.6

6

不锈钢

7

密封垫

1/8英寸

10



8

螺母

M8×1

6



9

保险丝

3A

2



10

电源线

10A

1



11

信号线



1



12

针头

Ф0.7

2



13

针头密封垫



6



14

管线固定器



1
